Termopares.

Un termopar es un sensor de temperatura que consiste en dos conductores metálicos diferentes, unidos en un extremo, denominado junta caliente suministrando una señal de tensión eléctrica que depende directamente de la temperatura; este sensor puede ser conectado a un instrumento de medición de Fem (fuerza electro motriz) o sea un milivoltímetro o potenciómetro.
Un termopar no mide temperaturas absolutas, sino la diferencia de temperatura entre el extremo caliente y el extremo frío. Este efecto termoeléctrico hace posible la medición de temperatura mediante un termopar.


termopar



Termoskin tipo "K" con angulo a 90°, lazos de expansión y placa soldable.







termopar ensamble



Ensamble de termopar compactado con niple tuerca niple, cabeza roscada y block cerámico







termopar



Ensamble de termopar tipo "K" TERMOSKIN compactado,

conexión bridada lazos de expansión y placa soldable.

Conxiones y longitudes de acuerdo a sus necesidades.





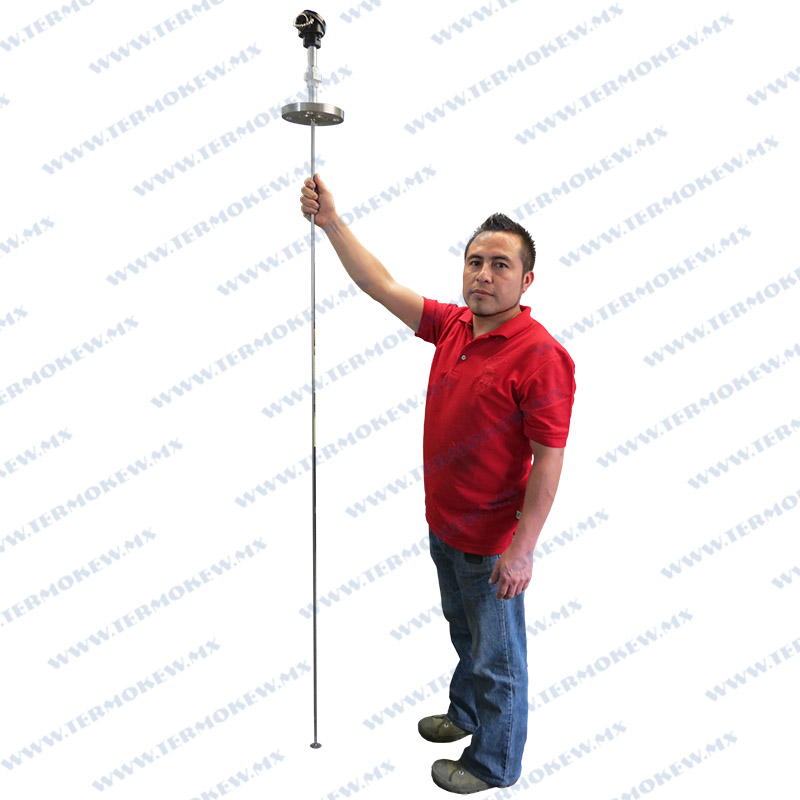

dibujo termoskin recto



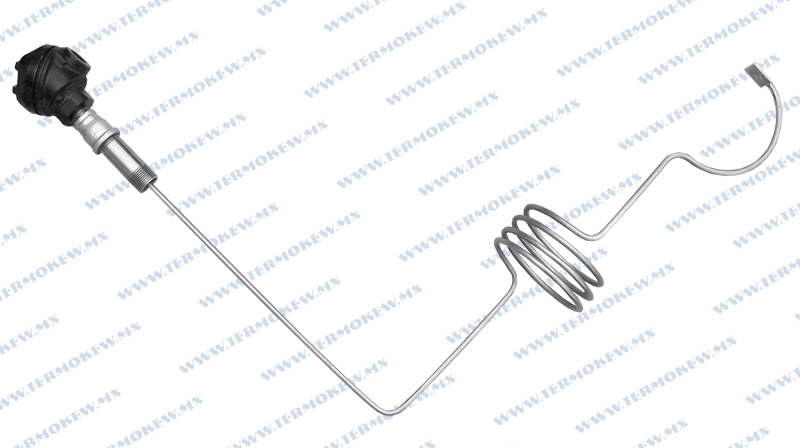

Ensamble de termopar tipo "K" TERMOSKIN compactado,

conexión roscada niple tuerca niple, lazos de expansión y placa soldable.

Conxiones y longitudes de acuerdo a sus necesidades.




Ensamble de termopar tipo "K"





Ensamble de termopar tipo "K" TERMOSKIN compactado,

conexión roscada niple tuerca niple, cabeza y block,

recto y placa soldable.

Conxiones y longitudes de acuerdo a sus necesidades.





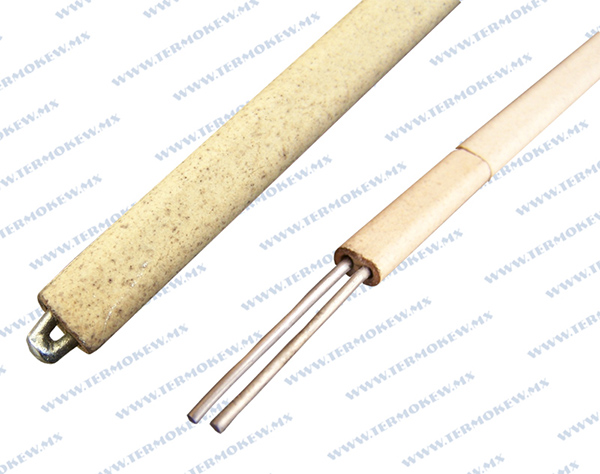

elemento-de-termopar

Aislador ovalado Tipo Cerámico.

TIPO SENSOR:

"J" ( Hierro - Constantan )

"K" ( Cromel - Alumel )

"T" ( Cobre - Constantan )

"E" ( Cromel - Constantan )

"R" (Platino, Platino Rodio 13% )

"S" ( Platino, Platino Rodio 10% )

Calibre: 8 1 4", 16", 20", 24".

especialistas en termopares
ensamble-de-termopar

Ensamble de Termopar.

Tipo Sensor.

"J" ( Hierro-constantan ).

" K" ( Cromel-alumel ).

Conector Polarizado: Tipo Macho, Mini o Std.

Extension: Tubo flexible en acero inoxidable.

Material: Acero Inoxidable 304, 316.

Termopozo Roscado recto.

Tipo de cuerda, milimétrica (según muestra).

especialistas en termopares
tubo-protector-ceramico

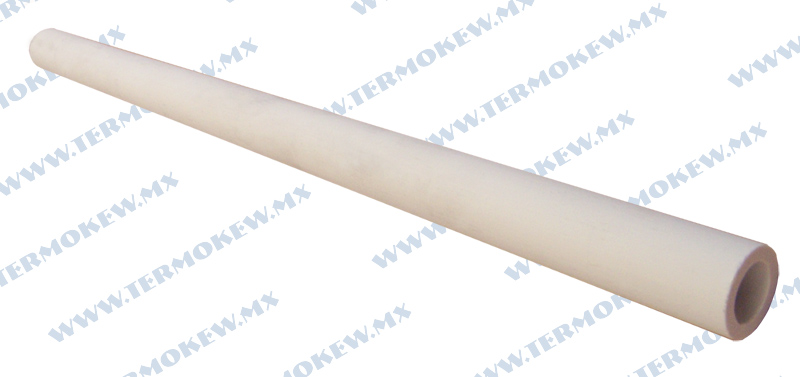

Tubo Protector Cerámico para Termopares.

Alox ( Alumina Pura , Alta Alumina ).

Silma ( Mulite, Silimanita ).

Diámetros: 10 mm, 15 mm , 17 mm.

Longitud: 6", 12", 18", 24", 30" 36".










Tipos de Termopar.

Aunque existen más tipos de termopar estos son los mas comunes.





“J“ Hierro-Constantan
-0 - 760 °C.
“K“ Cromel-Alumel
-200 + 1370 °C.
“T“ Cobre-Constantan
-200 + 350 °C.
“E“ Cromel-Constantan
-200 + 1250 °C.
“R“ Platino-Platino-Rhodio 13%
0 + 1450 °C.
“S“ Platino-Platino-Rhodio 10%
0 -1450 °C.
“B“ Platino Rhodio 30% -Platino Rhodio 6%
0 -1700 °C.





Generalmente los termopares se fabrican con tubos protectores o termopozos, esta es con el fin de proteger los alambres del termopar contra las atmósferas corrosivas y las altas presiones.



Subir al Menú







Rangos de los Termopares.




Tipo de Termopar

Calibres AW6 - Expresados en Milímetros

8= 3.25

14= 1.63

20= 0.81

24= 0.51

28=0.33

J

760°C

590°C

480°C

370°C

320°C

K

1260°C

1090°C

980°C

870°C

760°C

T



370°C

260°C

200°C

150°C

E

860°C

650°C

540°C

430°C

330°C

R







1480°C



S







1480°C



B







1700°C



N

1260°C

1090°C

980°C

870°C

760°C




Subir al Menú







Limites de Error.

Termopar Tipo

Temp. °C

Grado Estándar *

Grado Especial

J

0 a 350

± 1.0 °C + 0.75%

±  0.5 °C 0.4%

K

0 a 1250

± 2.2 °C + 0.75%

±  1.1 °C 0.4%

T

0 a 350

± 1.0 °C + 0.75%

±  0.5 °C + 0.4%

E

0 a 900

± 1.7 °C + 0.5%

±  1.0 °C +0.4%

R

0 a 1450

± 1.5 °C +0.25%

±  0.6 °C + 0.1%

S

0 a 1450

± 1.5 °C + 0.25%

±  0.6 °C +0.1%

B

870 a 1700

± 0.5%



N

0 a 1250

± 2.2 °C + 0.75%

+ 1.1 °C 0.4%

T

-200 a 0

± 1.0 °C + 1.50%

+ 0.5 °C + 0.8%

E

-200 a 0

± 1.7 °C + 1.0%

+ 1.0 °C + 0.5%

K

-200 a 0

± 2.2 °C + 2.0%







Subir al Menú







Protección para Termopares.

Estos pueden ser con conexiones a proceso roscadas NPT milimétricas o bridadas.



Acero inoxidable 304 o 316.
Hierro negro.
Carburo de silicio.
Cerámica silma.
Cerámica aluminia pura.
TF 220°C.
Inconel 600 y 625.
Incoloy 800.
Hasteloy.



Subir al Menú








Accesorios para Termopares.

Cabezas de conexión roscadas.
Block de conexiones cerámica.
Conectores roscados en acero inoxidable.
Bayonetas.
Conectores polarizados.
Aisladores cerámicos.
Conectores deslizables.
Sujeta cables.
Aisladores espina de pescado.


En Termokew podemos desarrollar sistemas de registro de temperatura desde un punto hasta 48 puntos con lecturas simultáneas en una PC, todo esto de acuerdo a sus necesidades.



Consulte con nuestros Ejecutivos de Venta quienes le podrán asesorar sin costo alguno, en la orden de su pedido.



Subir al Menú





Información Técnica de los Termopares.

Las mediciones industriales de temperatura que oscilan entre -200 y mas de 1450°C se logran normalmente con termopares. Los termopares son los únicos detectores que se pueden utilizar a temperaturas muy bajas, sobre todo en aplicaciones en que su precisión es adecuada.


El termopar consiste en dos conductores metálicos diferentes, unidos en un extremo denominado junta caliente o detectora y que van conectados a algún instrumento de medición o sea un milivoltímetro o potenciómetro. El termopar presenta los conductores diferentes unidos en una junta caliente o detectora a los alambres de conexión, que van desde la cabeza conectora de la junta caliente hasta la unión de medición, que incluye al medidor y la unión de referencia. Esto muestra que los termopares son en realidad, detectores que miden la diferencia de temperatura que existe entre el extremo de la unión caliente y la unión de referencia; los conductores deben generar una fuerza electromotriz tan grande como sea posible para un cambio unitario de temperatura y deben poseer ciertas características para lograr esto.


Materiales de termopares: los alambres de termopares se escogen de manera que produzcan una fuerza electromotriz grande que varié linealmente con la temperatura.


No hay ningún metal o aleación conocida que tenga todas estas características deseables, aunque algunos se acercan mucho a ello. Puesto que no existen termopares con un comportamiento perfecto, todas las curvas de fuerza electromotriz se desvían de una línea recta o respuesta lineal hasta cierto grado.


En aplicaciones industriales, la elección de los materiales empleados para fabricar un termopar depende del rango de temperatura que se va a medir, del tipo de atmósfera a la que estará expuesto el material y de la precisión requerida en la medición. El material de los termopares se debe seleccionar por su buena resistencia a la oxidación y la corrosión en la
atmósfera y el rango de temperatura a que se va a usar, por su resistencia al cambio de características que afecten su calibración, por estar libres de corrientes parásitas y por permitir la consistencia en las lecturas dentro de los limites de precisión requeridos.


Existen varias combinaciones de metales que producen buenos termopares para usos industriales, deben ser capaces de desarrollar una fuerza electromotriz por grado de cambio de temperatura que se pueda detectar con instrumentos estándar de medición y en muchas aplicaciones, deben ser suficientemente fuertes desde el punto de vista físico para soportar altas temperaturas, cambios rápidos de estas y el efecto de atmósferas corrosivas y reductoras.


No solo se emplean distintas combinaciones, sino que también se pueden requerir diferentes calibres en la misma combinación de alambres, para obtener la resistencia física necesaria para una aplicación dada.
Los termopares de tipo T (cobre - constantan) se usan comúnmente en el rango de temperatura de -185 a 298°C (-300 a 600°F) y son excelentes para mediciones de temperaturas mas o menos bajas, especialmente a temperaturas bajo cero. Soportan muy bien la corrosión y son reproducibles con un alto grado de precisión.


Los termopares de tipo J (hierro - constantan) se utilizan en atmósferas reductoras en las que existe una falta de oxigeno libre. Son de gran utilidad en el rango de temperaturas de -18 a 872°C ( °C a 1600 °F). Cuando se usan a temperaturas mayores de 542 °C (1000 s.f.), el índice de oxidación aumenta con gran rapidez. Se recomienda usar alambre mas grueso para aplicaciones entre los 542 y los 871°C ( 1000 a 160Q S.F.) y se acostumbra usar cubiertas o fundas de protección para alojar el termopar. Hay termopares de hierro y constantan no recubiertos que se usan con mucha frecuencia, hasta 288 °C ( 550 °F ), en atmósferas reductoras.

Los termopares tipo K (cromel - alumel) tienen gran aplicación en atmósferas oxidantes en las que se tiene un exceso de oxigeno libre. Estos termopares se pueden utilizar para medir temperaturas hasta de 1317°C (2400 ° F), pero son mas satisfactorios a temperaturas hasta de 1150°C (2100 ° F.) para servicios continuos. Las atmósferas reductoras tienden a cambiar las características termoeléctricas de estos alambres y reducen su precisión.


Los termopares tipo "R" 13% rhodio y tipo "S" 10% rhodio (platino-platino-rodio) son termopares de metal noble y se utilizan para temperaturas muy altas. Estos termopares, al igual que los de cromel - alumel, les afectan mucho las atmósferas que contienen gases reductores y se deben proteger mediante un tubo hermético (cerámico), cuando se usan a temperaturas superiores a 542°C (1000°F) al estar presente dichos gases.


Los termopares se usan rara vez con alambres no recubiertos excepto por la unión de detección. El recubrimiento del alambre puede consistir en un barniz resistente al calor, hule resistente al calor, tejido de algodón encerado, tejido de asbesto, tejido de vidrio impregnado con silicio, asbesto impregnado de silicio, tejido de fibra de vidrio, tejido de TF 220°C, y vidrio, nylon extruído, tejido de silicio de alta temperatura, tubos de cerámica, alumina u oxido de magnesio. También se emplean combinaciones de recubrimiento cubriendo cada alambre y en ocasiones, individualmente y ambos dentro de una cubierta protectora general.



Cuando una aplicación del termopar requiere la medición de temperaturas en atmósferas corrosivas u otras atmósferas que sean muy perjudiciales para los metales usados en dicho termopar, en la unión expuesta se acostumbra usar una funda de termopar como protector adicional al recubrimiento protector de los alambres sobre la junta caliente. Estos tubos protectores se construyen de una gran variedad de materiales que dependen del uso que se les va a dar. Las fundas se pueden construir de hierro forjado cubierto con una aleación, hierro fundido, acero sin costuras, acero inoxidable, níquel, inconel 600, carburo de silicio unido con cerámica o algún otro tipo de material que prolongue el tiempo de vida y la precisión de termopar para esta aplicación en particular. Por lo general, en aplicaciones en las que se utilizan altas precisiones, las fundas protectoras son de material de barras sólidas perforadas o se construyen soldando un tubo, un tapón y una cabeza hexágonal, estas cubiertas pueden ser rectas o estar en ángulo, según lo indiquen los requisitos de instalación.


Por lo común, los termopares que requieren el uso de tubos o cubiertas protectoras se construyen como un conjunto.


La sensibilidad de un termopar se puede incrementar reduciendo la masa de la unión de medición.


Cuando la fuerza física de una soldadura a tope es inadecuada, los dos alambres se tuercen, por lo general se utilizan tres vueltas de alambre y para algunas aplicaciones, se requieren hasta cinco vueltas. Es necesaria una soldadura fuerte y limpia para obtener una unión sólida con el fin de efectuar mediciones precisas y reproducibles.


El termopar responde también a un cambio de temperatura con mayor rapidez cuando su tubo o cubierta protectora tiene el diámetro lo mas pequeño y las paredes son lo mas delgado posible. Los diámetros y espesores de paredes mayores provocan una respuesta más lenta.



Subir al Menú



Esquema de los Termopares tipo Compresión.



Muestras de Termopares.

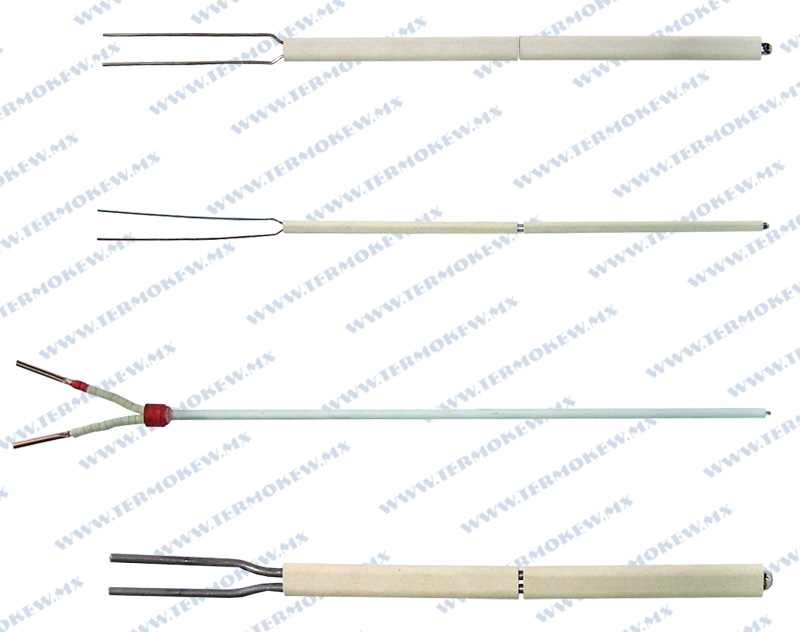

termopares ceramicos

Elementos Intercambiables de Termopar con Aislador Tipo Cerámico.

TIPO SENSOR:

"J" ( Hierro - Constantan )

"K" ( Cromel - Alumel )

"T" ( Cobre - Constantan )

"E" ( Cromel - Constantan )

"R" (Platino, Platino Rodio 13% )

"S" ( Platino, Platino Rodio 10% )

Calibre AWG: 8, 14, 16, 20, 24, 26, dependiendo del tipo de termopar.

.

especialistas en termopares
termopar

Ensamble de Termopar.

Tipo Sensor.

"J" ( Hierro - constantan ).

"K" ( Cromel - alumel ).

Conector Polarizado: Tipo Macho, Mini o Std.

Extension: Tubo flexible en acero inoxidable.

Material: Acero Inoxidable 304, 316.

Termopozo Roscado recto.

Tipo de cuerda, milimétrica (según muestra).

especialistas en termopares
termopar

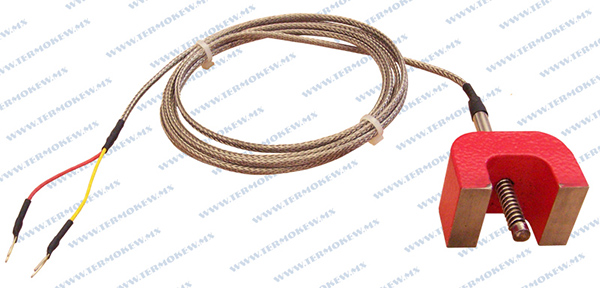

Termopar de superficie tipo Imán.

Tipo sensor:

"J" ( Hierro - Constantan ).

"K" ( Cromel - Alumel ).

Termopar de compresión acoplado con iman en forma de "U". Extension: fibra de vidrio y malla de acero inoxidable.

Uso: superficies planas, superficies curvas, rango de -50 a 400 °C.

especialistas en termopares
termopar

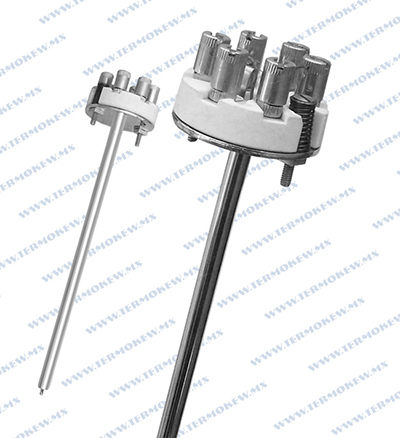

Inserto de Termopar.

Tipo sensor:

"J" ( Hierro-Constantan ).

"K" ( Cromel-Alumel ).

"T" ( Cobre-Constantan ).

"E" ( Cromel-Constantan ).

RTD PT-100 ohms 0 °C, PT-500 ohms 0 °C, PT-1000 ohms 0 °C. Block: tpo Cerámico 2, 3, 4 y 6 terminales.

Soporte en acero inoxidable.

Vástago: tubing en acero inoxidable 304-316.

Diámetros: 1/8, 3/16, ¼, 5/16, 3/8 3,4 y 6 mm.

Longitud: desde 1" hasta 100".

especialistas en termopares
termopar

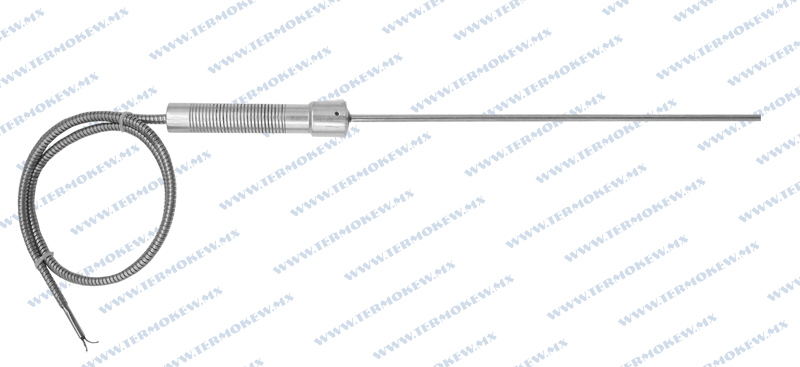

Termopar Portátil.

Tipo Sensor.

"J" ( Hierro-Constanatan ).

"K" ( Cromel-Alumel).

RTD PT-100 Ohms A 0 °C, PT-500 Ohms a 0 °C, PTt-1000 Ohms a 0 °C.

Extension: PVC 105 °C, TF 220°C malla en acero inoxidable.

Tubo Flexible en acero inoxidable.

Mango de Sujeccion: TF 220°C ó Aluminio.

Vástago: 1/8, 3/16, ¼, 5/16, 3, 4, 6 mm.

Longitud: desde 1" hasta 100".

especialistas en termopares
termopar

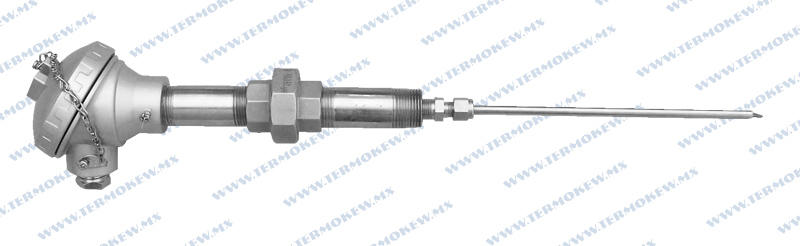

Ensamble completo de RTD - Termopar.

Tipo Sensor:

"J" ( Hierro-constantan ).

"K" (Cromel- Alumel ).

"T" ( Cobre- Constantan ).

"E" ( Cromel- Constantan ).

RTD PT-100 Ohms 0 °C, PT-500 Ohms 0 °C, PT-1000 Ohms 0 °C. Cabeza: Roscada de Aluminio.

Block: Ceramico 2,3,4 Y 6 Terminales.

Conexión: Niple, Tuerca Union.

Niple Vástago: Tubing en Acero Inoxidable 304, 316 E Inconel. Diametros: 1/8, 3/16, ¼, 5/16, 3/8. 3,4 y 6 mm.

Longitudes: Desde 1" hasta 100".

especialistas en termopares
termopar

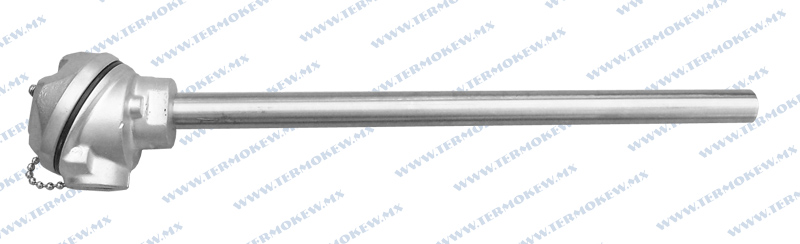

Termopar Ensamble.

Tipo Sensor.

"J" ( Hierro-Constantan ).

"K" ( Cromel-Alumel ).

Elemento: Sencillo 2 Hilos, Doble 4 Hilos

Calibre: 14, 8.

Funda Protectora: En acero inoxidable Tipo 304, 316 E Inconel. Longitud: 6", 12",18",24",30",36".

Cabeza: Roscada de Fierro. Rosca de Aluminio.

Diámetros: ¼, 3/8, ½, ¾.

Ced. 40 ó Ced. 80.

especialistas en termopares
elemento de termopar tipo R

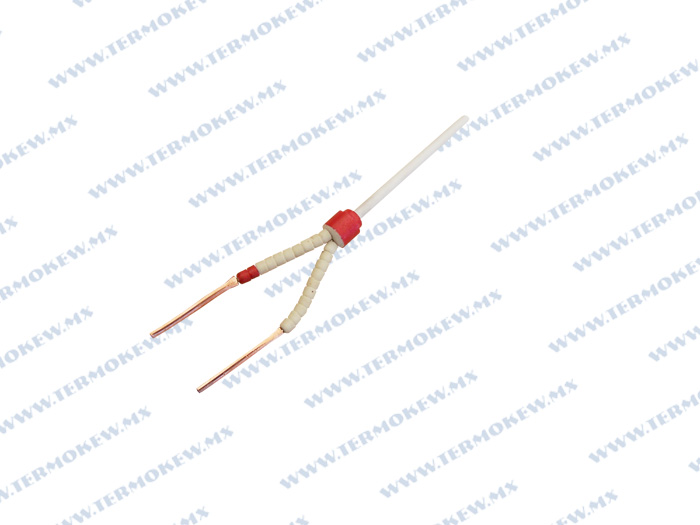

Elemento de termopar tipo R.

Con barra aisladora de cerámica (platino -platino RH 13%) y bornes de conexion.

Se puede fabricar en tipo S ( platino-platino rh 10% )

Opcional. Se suministra con ceramica de alox (alumina pura).

especialistas en termopares

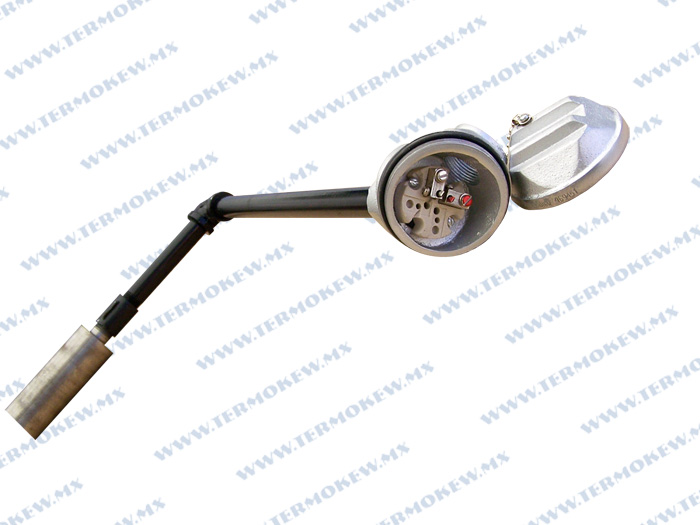

termopar tipo K calibre 8

Termopar de tipo K calibre 8.

Con pierna fria en hierro fundido y pierna fria en acero al carbon.

Cabeza de aluminio o fierro tipo roscada.

especialistas en termopares

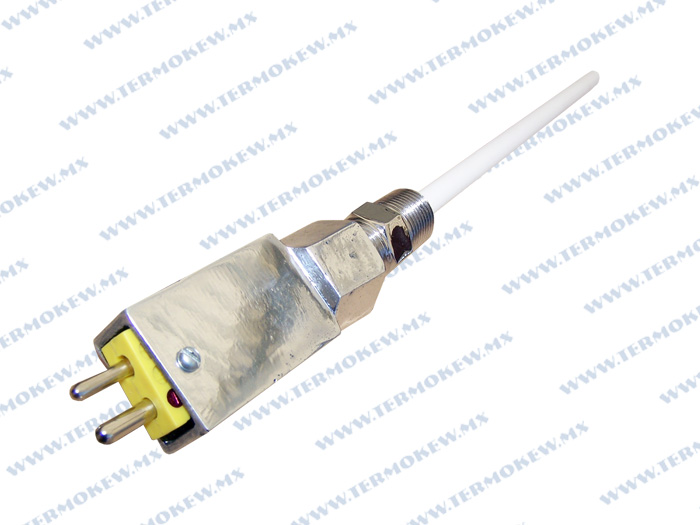

termopar tipo k con funda

Termopar tipo K.

Con funda de ceramica de 17mm de diametro, conexion a proceso de ¾ NPT y conector macho estandar.

Se puede fabricar con elemento tipo R ( platino – platino RH 13 % ), tipo S ( platino – platino RH 10 % )

Suministro opcional en cerámica de alox (alumina pura).

especialistas en termopares
termopar k

Ensamble completo de sensor tipo Clamp Sanitario.

Uso: Laboratorios, procesos alimenticios.

Tipo "J", "K" o RTD o "PT100 ohms"

.

especialistas en termopares
termopar k

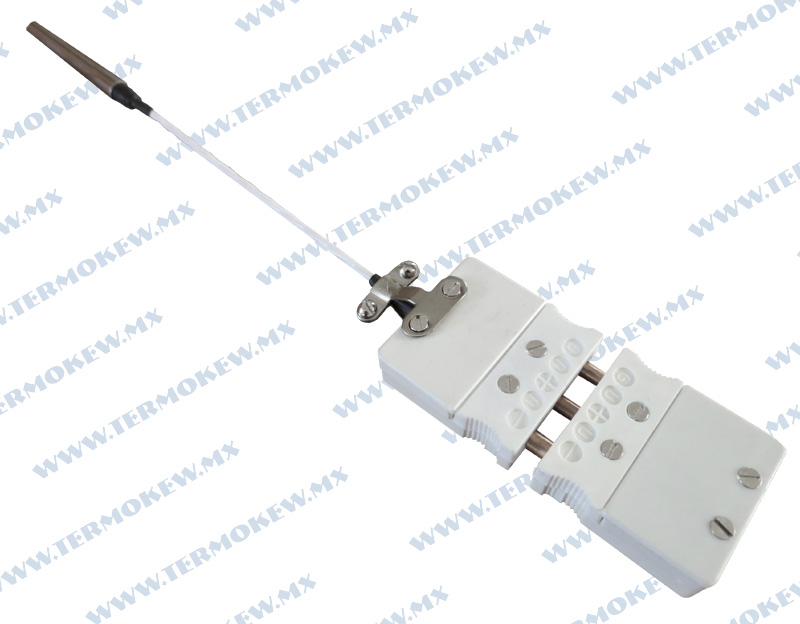

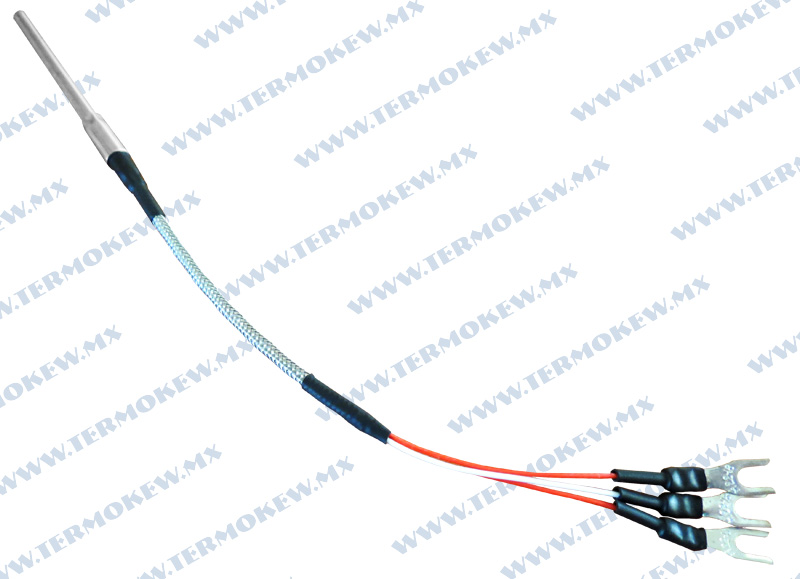

Sensor de temperatura tipo PT100 (RTD) con vástago en acero inoxidable, cable de extensión, sujeta cables y conectores polarizados hemra macho.



especialistas en termopares

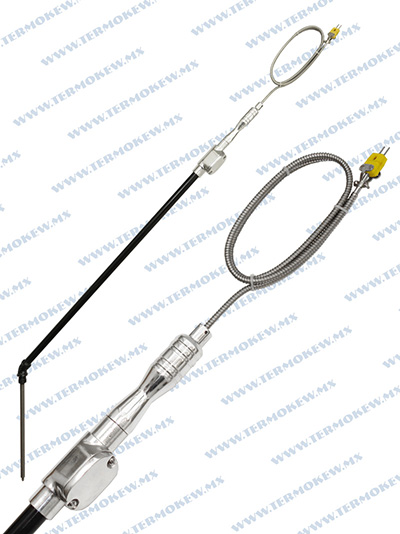

termopar

Termopar portátil tipo K (cromel - alumel) .

Uso: Para metales no ferrosos.(aluminio, latón, zamak, magensio, etc.)



punta-para-metales-no-ferrosos-de-media-por-12-pulgadas-longitud

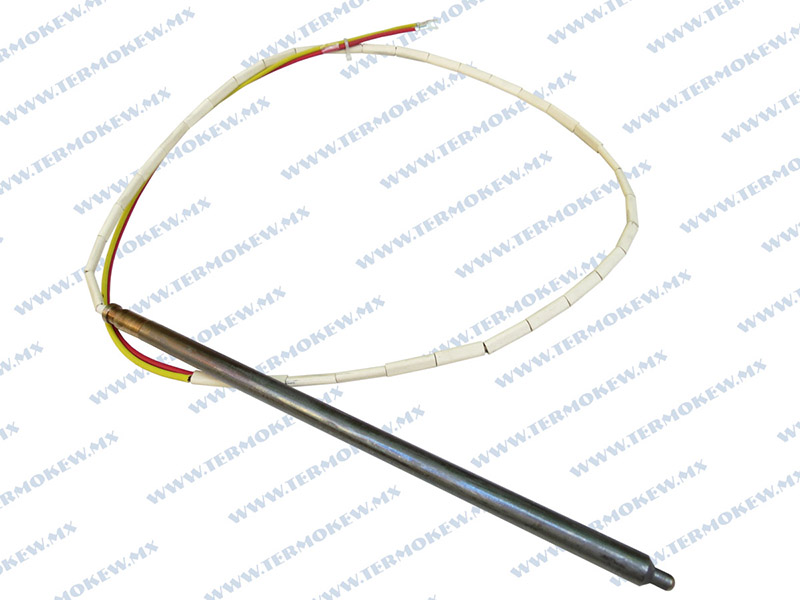

Elemento de termopar tipo "K" (cromel - alumel ).

Repuesto intercambiable, punta para metales no ferrosos de 1/2 por 12 pulg. de longitud con extensión de un metro para su conexión.



especialistas en termopares

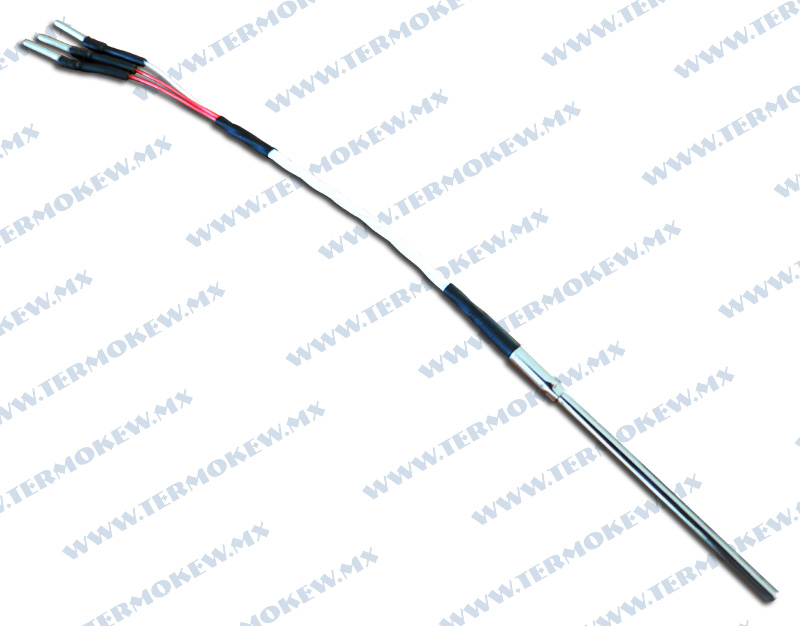

termopar k

Esnamble de PT100 ohms (RTD) de 1/4 de díametro en acero inoxidable y extensión a 3 hilos con forro de TFL, terminales tipo PIN.



especialistas en termopares
termopar k

Esnamble de PT100 ohms (RTD) de 1/4 de díametro en acero inoxidable y extensión a 3 hilos con forro de TFL, terminales tipo espada.



especialistas en termopares
termopar-tipo-rs-desechable para-procesos-de-fundicion

Termopar desechable para procesos de fundición.

Termopar “R” (PT-PT RH 13%), “S” (PT-PT RH 10%)

Uso: Procesos de fundición de acero / hierro.



especialistas en termopares
especialistas en termopares

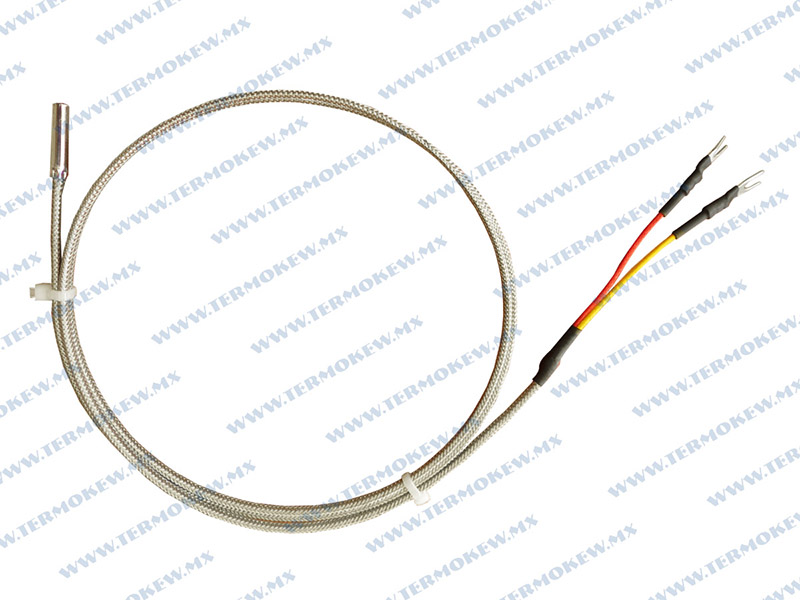

termopar tipo j - k

Termopar tipo "J" ó "K" con vástago de acero inoxidable y extensión con malla de acero inoxidable. Terminales tipo espada.



especialistas en termopares
ensamble-termopar-con-vastago-de-un-cuarto-en-acero-inoxidable-conector-media-npt-y-ext-con-recubrimiento-TFL

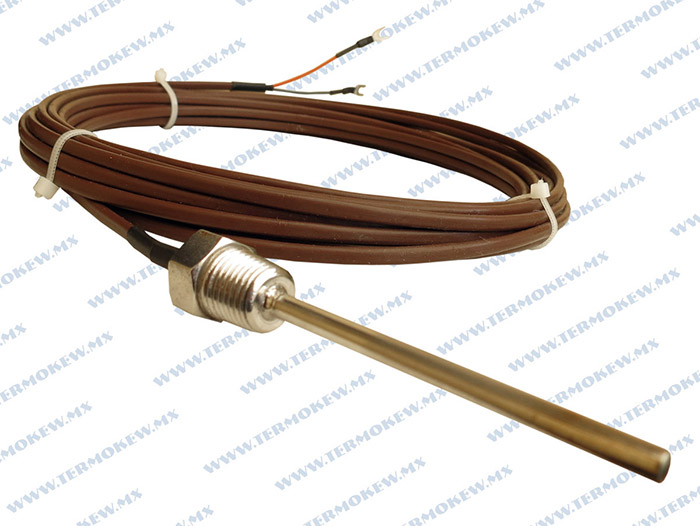

Ensamble de termopar "J", "K", "T" con vástago de un 1/4 en acero inoxidable conector de 1/2 NPT, 3/8 NPT, 1/4 NPT y extensión con recubrimiento de TFL.

Conxiones y longitudes de acuerdo a sus necesidades.



especialistas en termopares
termopar-tipo j-o-k-con-tornillo-fijo-o-giratorio

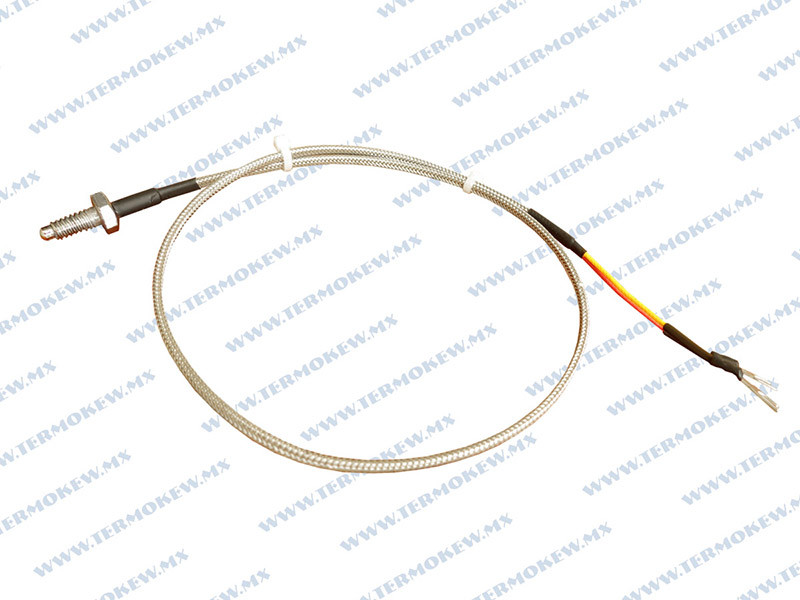

Termopar tipo J o K con tornillo fijo o giratorio en acero inoxidable. Con rosca de 1/4 estándar o 6 mm.




termopar-o-rtd-tipo-clamp-sanitario-en-acero-inoxidable

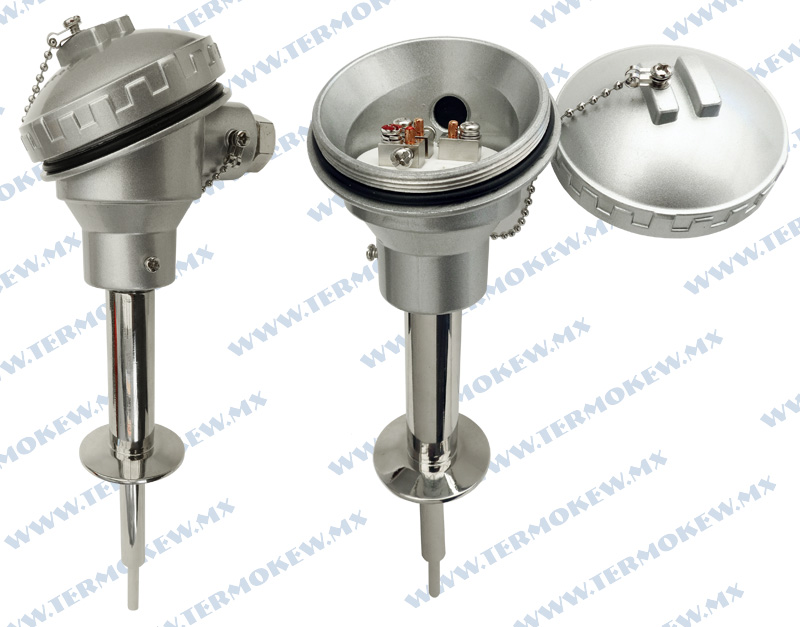

Ensamble de Termopar "J", "K", "T", PT100 ohms (RTD) tipo CLAMP sanitario en acero inoxidable, cabeza roscada en aluminio y block de conexiones cerámico.

Conxiones y longitudes de acuerdo a sus necesidades.





especialistas en termopares



Subir al Menú
